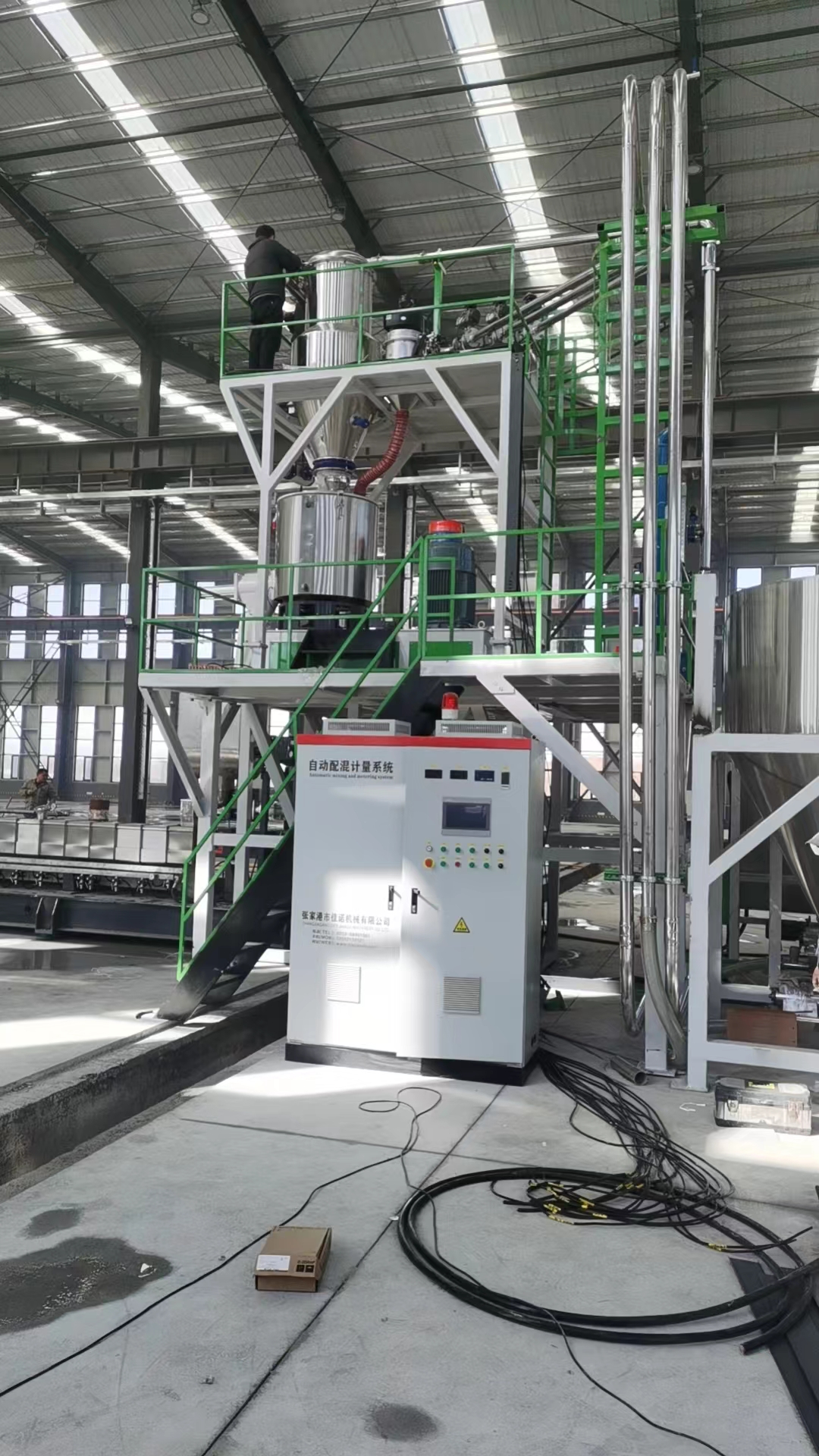

一种粉体两种颗粒载体自动输送称重混合系统-成都客户使用现场

时间:2024-05-09 10:24:15 来源:本站 点击:92 次

张家港市佳诺机械有限公司成都客户定制一套自动化输送计量系统具体工艺流程如下:

          一种吨包料粉体用龙门吊(如图)放入一个10吨储料罐内,储料罐内左右搅拌防止架桥装置,再用螺旋输送至1500升计量料仓,计量料仓下面分为三路管道,分别进入三套1200L高混机内。

倒料站:

清洗压缩空气可均匀分配到滤芯的装置;

压缩空气罐,空气分流系统,电磁脉冲阀及其附件;

脉冲反吹式滤袋自动清理系统;

电控面板可以对脉冲参数及其程序进行调整;

防粘料镀铝膜滤芯,过滤面积6平方米;

桶体与物料接触部分材料:不锈钢 δ=1.5mm

主要用于气力输送过程中的气料分离;

除尘风机功率:0.75KW

滤芯数量:4根;


箱体容积:0.2立方;

补气阀;

材质:不锈钢  δ=1.5mm

碳钢支架;


真空上料系统

脉冲过滤器    型号:VF6

其构成为:

清洗压缩空气可均匀分配到滤芯的装置;

圆形外壳带观察门便于清理及更换滤芯;

压缩空气罐,空气分流系统,电磁脉冲阀及其附件;

脉冲反吹式滤袋自动清理系统;

电控面板可以对脉冲参数及其程序进行调整;

防粘料镀铝膜滤芯,过滤面积6平方米;

桶体与物料接触部分材料:201不锈钢 δ=1.5mm

主要用于气力输送过程中的气料分离。


原料料斗

料斗容积:1500L

与物料接触部分材质:201不锈钢  δ=3mm

碳钢支架;

除尘器接口,法兰式连接;


振动气锤  AH-40


气动反吹阀   型号 QD71J-F20

其构成为:

不锈钢阀体,

控制压力:0.30.6MPa

工作温度<150℃;

电、气连动操作控制阀板开启;

带阀位信号反馈


吸料漩涡气泵部分:

空气过滤器,消音器及消音材料;

真空表及真空安全阀、弹性接头等

驱动电机功率7.5kW
